Электростанция АД-720С-Т400-2РНМ11 используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электроснабжения крупных промышленных предприятий, объектов строительства и социальной инфраструктуры, складских комплексов, банков, торговых центров, небольших населенных пунктов.
Постоянная мощность: 720 кВт
Резервная мощность: 792 кВт
Напряжение: 230 / 400 В
Частота: 50 Гц
Количество фаз: 3
Первичный дизельный двигатель: AZIMUT 12V3020TDI89
Синхронный генератор: AZIMUT ZLV6D
Контроллер: HGM6120

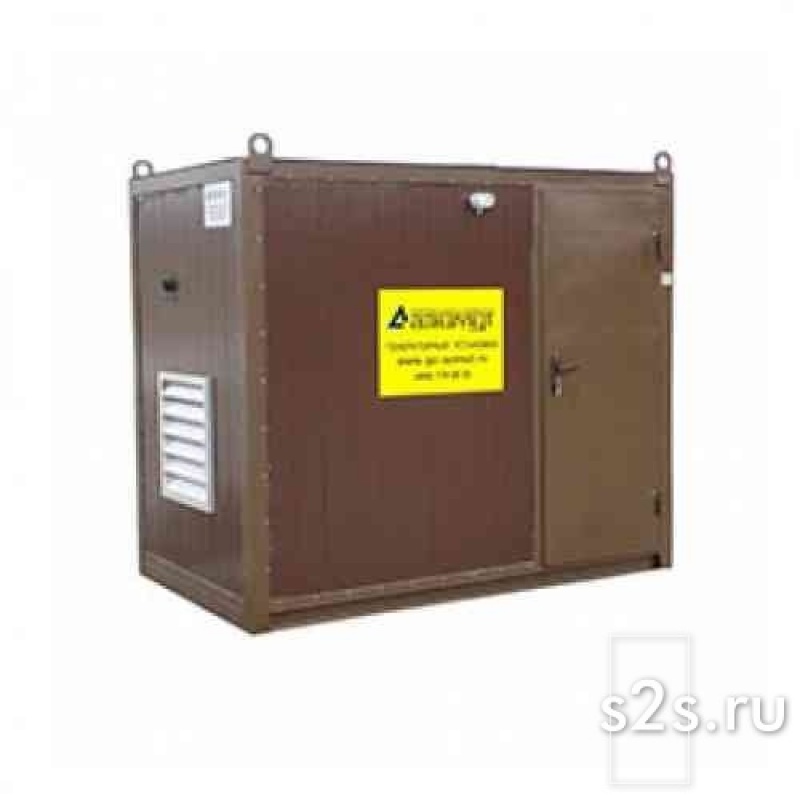

Исполнение: на контейнере
Степень автоматизации: 2-я
Расход топлива при 100% нагрузке: 193 л/час
Топливный бак: 2000 л
Автономная работа: Минимум 8 ч
Гарантия: 2 л
Постоянная мощность двигателя: 800 кВт
Резервная мощность двигателя: 880 кВт
Частота вращения двигателя: 1500 об/мин
Объем двигателя: 28,7 л
Количество и расположение цилиндров: 12 цилиндров, V-образное
Сухой вес двигателя: 3000 кг
Диаметр поршня: 138 мм
Ход поршня: 160 мм
Коэффициент сжатия: 15,2:1
Скорость поршня: 8 м/c
Среднее эффективное давление, BMEP: 2,23 Мпа
Порядок работы цилиндров: 1-12-5-8-3-10-6-7-2-11-4-9
Регулировка частоты вращения: электронная
Точность регулировки частоты вращения: +/- 5 проценты
Постоянная мощность синхронного генератора: 910 кВт
Резервная мощность синхронного генератора: 1000 кВт
Напряжение: 230 / 400 Вт
Частота: 50 Гц
Вес синхронного генератора: 2248 кг
Род тока: переменный, трехфазный
Номинальная сила тока: 1310 А
Количество полюсов: 4
Коэффициент мощности COS Ф: 0,8
КПД: 93,5 проценты
Тип: синхронный, бесщеточный, одноопорный
Система возбуждения: самовозбуждение
Регулировка напряжения: автоматическая
Класс защиты: IP 22
Класс изоляции: H
Количество выводов: 12
Диапазон регулировки напряжения: +/- 5 проценты
Нестабильность выходного напряжения в переходном режиме: +/- 1 проценты
Нестабильность выходного напряжения в установившемся режиме: +/- 0,5 проценты
Форма волны NEMA = TIF: 50
Форма волны I.E.C = THF: 3
Максимальная скорость: 2250 об/мин
Ток короткого замыкания: 300 проценты
Дизельное топливо: ГОСТ 305-82
Модель топливного насоса: 12-секционный, плунжерный
Тип топливного фильтра: полнопоточный со сменным картриджем
Расход топлива при нагрузке 100%: 193 л/ч
Расход топлива при нагрузке 75%: 166 л/ч
Расход топлива при нагрузке 50%: 120 л/ч
Удельный расход топлива: 215 г/кВт*ч
Максимальная температура в топливопроводе: 55 градусов Цельсия
Максимальное давление в топливопроводе: 1,8 бар
Система смазки: комбинированная под давлением и разбрызгиванием
Тип масляного насоса: шестеренчатого типа с приводом от распредвала
Тип масляного фильтра: полнопоточный патронный фильтр
Тип масла: SAE 15W40 / 10W30
Емкость масляной системы: 75 л
Удельный расход масла на угар: 0,4 г/кВт*ч
Максимальная температура масла: 100 градусов Цельсия
Давление масла в системе: 3,0 - 6,5 бар
Панель управления: на базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке
Автоматический выключатель: 1600 А
Автомат ввода резерва: Да
Тип охлаждения: жидкостное (радиаторное), циркуляция под давлением
Тип охлаждающей жидкости: ГОСТ 28084-89
Емкость системы охлаждения: 125 л
Максимальная температура охлаждающей жидкости: 95 градусов Цельсия
Водяной насос: центробежного типа с ременным приводом
Производительность водяного насоса: 650 л/мин
Мощность вентилятора: 15 кВт
Напряжение в системе: 24 В
Пусковое устройство: стартер, 11 кВт
Максимальный ток зарядного генератора: 50 А
Аккумуляторная батарея: 2*12/190 В / А*ч
Тип системы подачи воздуха: турбонаддув с промежуточным охлаждением
Тип воздушного фильтра: фильтроэлемент
Максимальное сопротивление воздушного фильтра: 6,2 кПа
Максимальное статическое сопротивление воздушному потоку: 6 кПа
Расход воздуха вентилятора на охлаждение радиатора: 1440 куб.м/мин
Расход воздуха на питание двигателя: 66 куб.м/мин
Минимальная площадь сечения вентиляционного отверстия для потока входящего воздуха на питание и охлаждение двигателя: 3,78 кв. м
Минимальная площадь сечения вентиляционного отверстия для исходящего потока воздуха от радиатора: 2,88 кв. м
Температура выхлопных газов: 680 градусов Цельсия
Поток выхлопных газов: 138 кв.м/ч
Тип глушителя: промышленный
Максимальное противодавление выхлопных газов: 8 кПа
Общее тепловыделение ДГУ: 1305 кВт/ч
Система газовыхлопа: 760 кВт/ч
Система охлаждения: 440 кВт/ч
Корпус двигателя и альтернатора: 105 кВт/ч
