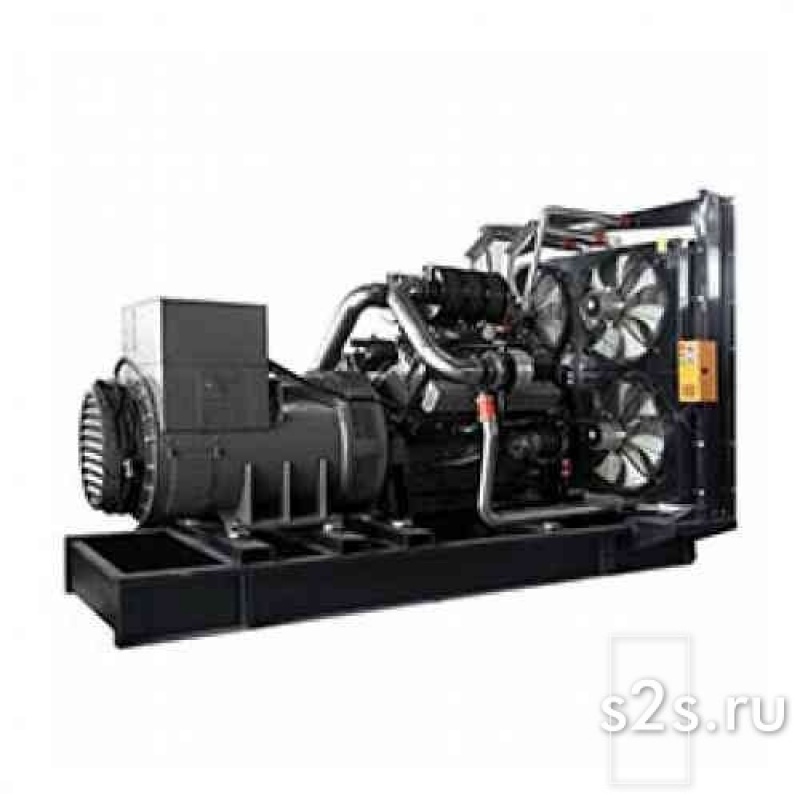

ЕщеДизельная электростанция АЗИМУТ АД-500С-Т400-2РМ11
Поиск
Электростанция АД-500С-Т400-2РМ11 используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электроснабжения крупных промышленных предприятий, объектов строительства и социальной инфраструктуры, складских комплексов, торговых центров, небольших населенных пунктов.
Постоянная мощность: 500 кВт
Резервная мощность: 550 кВт
Напряжение: 230 / 400 В
Частота: 50 Гц
Количество фаз: 3
Первичный дизельный двигатель: AZIMUT 12V2710TDI61
Синхронный генератор: AZIMUT ZC5ES
Контроллер: HGM6120
Исполнение: открытое на раме
Степень автоматизации: 2-я
Расход топлива при 100% нагрузке: 139 л/час
Топливный бак: 1200 л
Автономная работа: Минимум 8 ч
Гарантия: 2 л
Постоянная мощность двигателя: 565 кВт
Резервная мощность двигателя: 622 кВт
Частота вращения двигателя: 1500 об/мин
Объем двигателя: 27,1 л
Количество и расположение цилиндров: 12 цилиндров, V-образное
Сухой вес двигателя: 2500 кг
Диаметр поршня: 135 мм
Ход поршня: 158 мм
Коэффициент сжатия: 15,5:1
Скорость поршня: 7,9 м/c
Среднее эффективное давление, BMEP: 1,67 Мпа
Порядок работы цилиндров: 1-12-5-8-3-10-6-7-2-11-4-9
Регулировка частоты вращения: электронная
Точность регулировки частоты вращения: +/- 5 проценты
Постоянная мощность синхронного генератора: 625 кВт
Резервная мощность синхронного генератора: 687,5 кВт
Напряжение: 230 / 400 Вт
Частота: 50 Гц
Вес синхронного генератора: 1685 кг
Род тока: переменный, трехфазный
Номинальная сила тока: 900 А
Количество полюсов: 4
Коэффициент мощности COS Ф: 0,8
КПД: 94,8 проценты
Тип: синхронный, бесщеточный, одноопорный
Система возбуждения: самовозбуждение
Регулировка напряжения: автоматическая
Класс защиты: IP 22
Класс изоляции: H
Количество выводов: 12
Диапазон регулировки напряжения: +/- 5 проценты
Нестабильность выходного напряжения в переходном режиме: +/- 1 проценты
Нестабильность выходного напряжения в установившемся режиме: +/- 0,5 проценты
Форма волны NEMA = TIF: 50
Форма волны I.E.C = THF: 3
Максимальная скорость: 2250 об/мин
Ток короткого замыкания: 300 проценты
Дизельное топливо: ГОСТ 305-82
Модель топливного насоса: 12-секционный, плунжерный
Тип топливного фильтра: полнопоточный со сменным картриджем
Расход топлива при нагрузке 100%: 139 л/ч
Расход топлива при нагрузке 75%: 114 л/ч
Расход топлива при нагрузке 50%: 82 л/ч
Удельный расход топлива: 210 г/кВт*ч
Максимальная температура в топливопроводе: 55 градусов Цельсия
Максимальное давление в топливопроводе: 1,8 бар
Система смазки: комбинированная под давлением и разбрызгиванием
Тип масляного насоса: шестеренчатого типа с приводом от распредвала
Тип масляного фильтра: полнопоточный патронный фильтр
Тип масла: SAE 15W40 / 10W30
Емкость масляной системы: 65 л
Удельный расход масла на угар: 0,4 г/кВт*ч
Максимальная температура масла: 100 градусов Цельсия
Давление масла в системе: 3,0 - 6,5 бар
Панель управления: на базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке
Автоматический выключатель: 1000 А
Автомат ввода резерва: Да
Тип охлаждения: жидкостное (радиаторное), циркуляция под давлением
Тип охлаждающей жидкости: ГОСТ 28084-89
Емкость системы охлаждения: 100 л
Максимальная температура охлаждающей жидкости: 95 градусов Цельсия
Водяной насос: центробежного типа с ременным приводом
Производительность водяного насоса: 650 л/мин
Мощность вентилятора: 15 кВт
Напряжение в системе: 24 В
Пусковое устройство: стартер, 11 кВт
Максимальный ток зарядного генератора: 50 А
Аккумуляторная батарея: 2*12/190 В / А*ч
Тип системы подачи воздуха: турбонаддув с промежуточным охлаждением
Тип воздушного фильтра: фильтроэлемент
Максимальное сопротивление воздушного фильтра: 6,2 кПа
Максимальное статическое сопротивление воздушному потоку: 6 кПа
Расход воздуха вентилятора на охлаждение радиатора: 1240 куб.м/мин
Расход воздуха на питание двигателя: 56 куб.м/мин
Минимальная площадь сечения вентиляционного отверстия для потока входящего воздуха на питание и охлаждение двигателя: 2,25 кв. м
Минимальная площадь сечения вентиляционного отверстия для исходящего потока воздуха от радиатора: 2,25 кв. м
Температура выхлопных газов: 650 градусов Цельсия
Поток выхлопных газов: 117 кв.м/ч
Тип глушителя: промышленный
Максимальное противодавление выхлопных газов: 8 кПа
Общее тепловыделение ДГУ: 922 кВт/ч
Система газовыхлопа: 536 кВт/ч
Система охлаждения: 311 кВт/ч
Корпус двигателя и альтернатора: 75 кВт/ч
