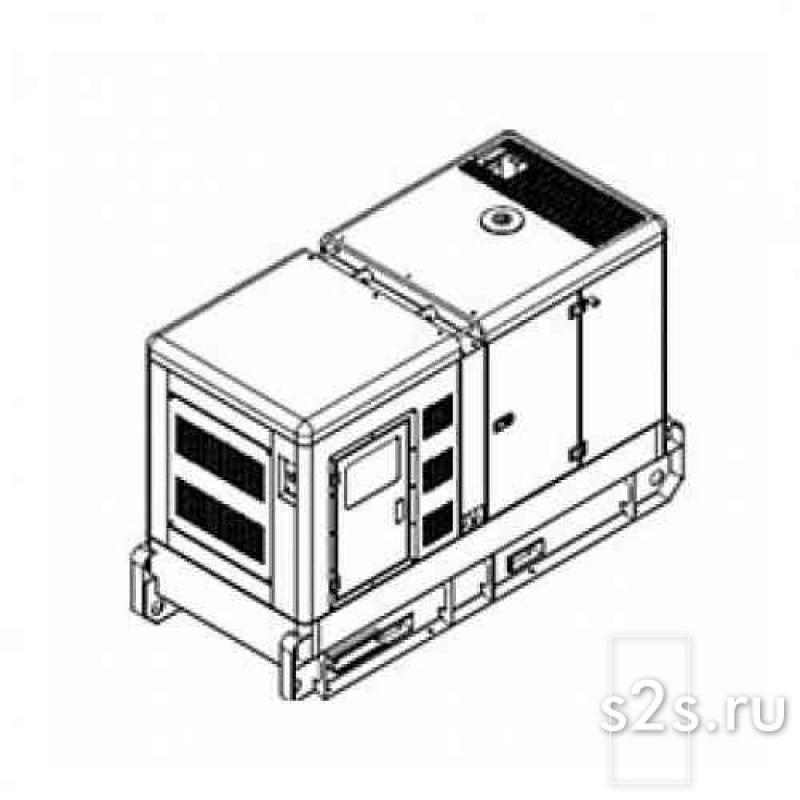

ЕщеДизельная электростанция АЗИМУТ АД-200С-Т400-1РПМ17
Поиск
Электростанция АД-200С-Т400-1РПМ17 используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электроснабжения строительных площадок, промышленных предприятий, социальных объектов, небольших торговых центров.
Постоянная мощность: 200 кВт
Резервная мощность: 220 кВт
Напряжение: 230 / 400 В
Частота: 50 Гц
Количество фаз: 3
Первичный дизельный двигатель: DOOSAN Р126ТI
Синхронный генератор: AZIMUT Z274K
Контроллер: HGM6120
Исполнение: в кожухе
Степень автоматизации: 1-я
Расход топлива при 100% нагрузке: 53,3 л/час
Топливный бак: 450 л
Автономная работа: Минимум 8 ч
Гарантия: 2 л
Постоянная мощность двигателя: 241 кВт
Резервная мощность двигателя: 272 кВт
Частота вращения двигателя: 1500 об/мин
Объем двигателя: 11,051 л
Количество и расположение цилиндров: 6 цилиндров, вертикальное рядное
Сухой вес двигателя: 910 кг
Диаметр поршня: 123 мм
Ход поршня: 155 мм
Коэффициент сжатия: 17,1:1
Скорость поршня: 7,75 м/c
Среднее эффективное давление, BMEP: 1,74 Мпа
Порядок работы цилиндров: 1-5-3-6-2-4
Регулировка частоты вращения: электронная
Точность регулировки частоты вращения: +/- 2,5 проценты
Постоянная мощность синхронного генератора: 250 кВт
Резервная мощность синхронного генератора: 275 кВт
Напряжение: 230 / 400 Вт
Частота: 50 Гц
Вес синхронного генератора: 715 кг
Род тока: переменный, трехфазный
Номинальная сила тока: 360 А
Количество полюсов: 4
Коэффициент мощности COS Ф: 0,8
КПД: 93 проценты
Тип: синхронный, бесщеточный, одноопорный
Система возбуждения: самовозбуждение
Регулировка напряжения: автоматическая
Класс защиты: IP 22
Класс изоляции: H
Количество выводов: 12
Диапазон регулировки напряжения: +/- 5 проценты
Нестабильность выходного напряжения в переходном режиме: +/- 1 проценты
Нестабильность выходного напряжения в установившемся режиме: +/- 0,5 проценты
Форма волны NEMA = TIF: 50
Форма волны I.E.C = THF: 3
Максимальная скорость: 2250 об/мин
Ток короткого замыкания: 300 проценты
Дизельное топливо: ГОСТ 305-82
Модель топливного насоса: ZEXEL, рядный
Тип топливного фильтра: полнопоточный со сменным картриджем
Расход топлива при нагрузке 100%: 53,3 л/ч
Расход топлива при нагрузке 75%: 40 л/ч
Расход топлива при нагрузке 50%: 27,4 л/ч
Удельный расход топлива: 208 г/кВт*ч
Максимальная температура в топливопроводе: 55 градусов Цельсия
Максимальное давление в топливопроводе: 1,8 бар
Система смазки: под давлением и разбрызгиванием
Тип масляного насоса: шестеренчатого типа с приводом от распредвала
Тип масляного фильтра: полнопоточный патронный фильтр
Тип масла: SAE 15W40 / 10W30
Емкость масляной системы: 23 л
Удельный расход масла на угар: 1,07 г/кВт*ч
Максимальная температура масла: 120 градусов Цельсия
Давление масла в системе: 3,0 - 6,5 бар
Панель управления: на базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке
Автоматический выключатель: 400 А
Автомат ввода резерва: Нет
Тип охлаждения: жидкостное (радиаторное), циркуляция под давлением
Тип охлаждающей жидкости: ГОСТ 28084-89
Емкость системы охлаждения: 65 л
Максимальная температура охлаждающей жидкости: 103 градусов Цельсия
Водяной насос: центробежного типа с ременным приводом
Производительность водяного насоса: 320 л/мин
Мощность вентилятора: 7 кВт
Напряжение в системе: 24 В
Пусковое устройство: электростартер 6 кВт
Максимальный ток зарядного генератора: 45 А
Аккумуляторная батарея: 2*12/132 В / А*ч
Тип системы подачи воздуха: турбонаддув с промежуточным охлаждением
Тип воздушного фильтра: фильтроэлемент
Максимальное сопротивление воздушного фильтра: 6,2 кПа
Расход воздуха на питание двигателя: 20,1 куб.м/мин
Минимальная площадь сечения вентиляционного отверстия для потока входящего воздуха на питание и охлаждение двигателя: 1,44 кв. м
Минимальная площадь сечения вентиляционного отверстия для исходящего потока воздуха от радиатора: 1,44 кв. м
Температура выхлопных газов: ≤ 590 градусов Цельсия
Поток выхлопных газов: 47,4 кв.м/ч
Тип глушителя: промышленный
Общее тепловыделение ДГУ: 407 кВт/ч
Система газовыхлопа: 234 кВт/ч
Система охлаждения: 140 кВт/ч
Корпус двигателя и альтернатора: 33 кВт/ч
