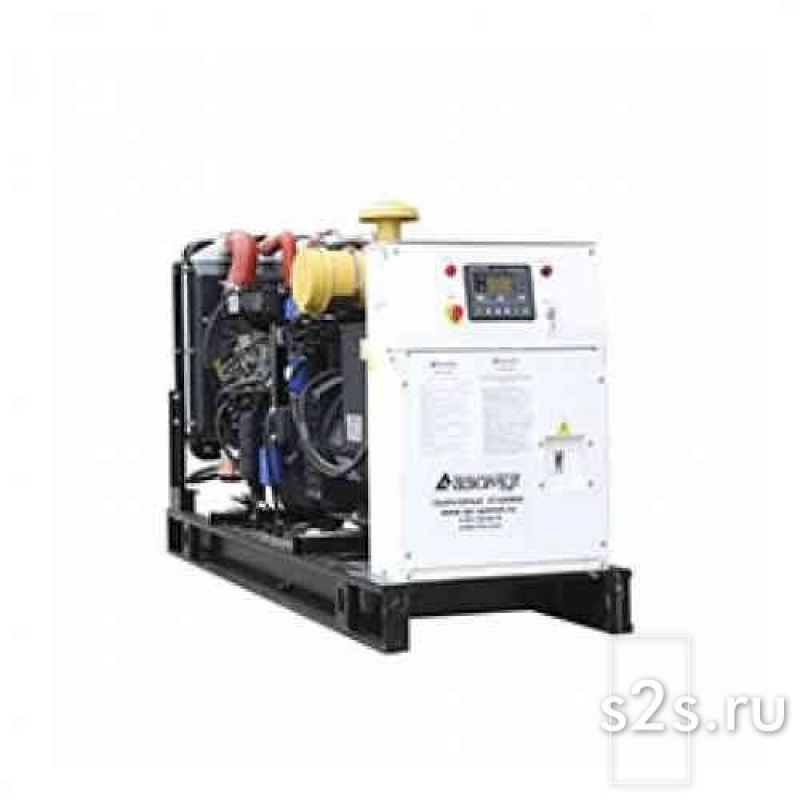

ЕщеДизельная электростанция АЗИМУТ АД-100С-Т400-1РМ11
Поиск
Электростанция АД-100С-Т400-1РМ11 используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электроснабжения промышленных предприятий, социальных объектов, небольших торговых центров.
Постоянная мощность: 100 кВт
Резервная мощность: 110 кВт
Напряжение: 230 / 400 В
Частота: 50 Гц
Количество фаз: 3
Первичный дизельный двигатель: AZIMUT 6R650TDI
Синхронный генератор: AZIMUT Z274D
Контроллер: HGM6120
Исполнение: открытое на раме
Степень автоматизации: 1-я
Расход топлива при 100% нагрузке: 28,5 л/час
Топливный бак: 300 л
Автономная работа: Минимум 8 ч
Гарантия: 2 л
Постоянная мощность двигателя: 110 кВт
Резервная мощность двигателя: 121 кВт
Частота вращения двигателя: 1500 об/мин
Объем двигателя: 6,75 л
Количество и расположение цилиндров: 6 цилиндров, вертикальное рядное
Сухой вес двигателя: 630 кг
Диаметр поршня: 105 мм
Ход поршня: 130 мм
Коэффициент сжатия: 16,0:1
Скорость поршня: 6,5 м/c
Среднее эффективное давление, BMEP: 1,3 Мпа
Порядок работы цилиндров: 1-5-3-6-2-4
Регулировка частоты вращения: механическая
Точность регулировки частоты вращения: +/- 5 проценты
Постоянная мощность синхронного генератора: 125 кВт
Резервная мощность синхронного генератора: 137,5 кВт
Напряжение: 230 / 400 Вт
Частота: 50 Гц
Вес синхронного генератора: 430 кг
Род тока: переменный, трехфазный
Номинальная сила тока: 180 А
Количество полюсов: 4
Коэффициент мощности COS Ф: 0,8
КПД: 90,6 проценты
Тип: синхронный, бесщеточный, одноопорный
Система возбуждения: самовозбуждение
Регулировка напряжения: автоматическая
Класс защиты: IP 22
Класс изоляции: H
Количество выводов: 12
Диапазон регулировки напряжения: +/- 5 проценты
Нестабильность выходного напряжения в переходном режиме: +/- 1 проценты
Нестабильность выходного напряжения в установившемся режиме: +/- 0,5 проценты
Форма волны NEMA = TIF: 50
Форма волны I.E.C = THF: 3
Максимальная скорость: 2250 об/мин
Ток короткого замыкания: 300 проценты
Дизельное топливо: ГОСТ 305-82
Модель топливного насоса: 6-секционный, плунжерный
Тип топливного фильтра: полнопоточный со сменным картриджем
Расход топлива при нагрузке 100%: 28,5 л/ч
Расход топлива при нагрузке 75%: 23 л/ч
Расход топлива при нагрузке 50%: 16 л/ч
Удельный расход топлива: 231 г/кВт*ч
Максимальная температура в топливопроводе: 55 градусов Цельсия
Максимальное давление в топливопроводе: 1,8 бар
Система смазки: комбинированная под давлением и разбрызгиванием
Тип масляного насоса: шестеренчатого типа,с приводом от распредвала
Тип масляного фильтра: полнопоточный патронный фильтр
Тип масла: SAE 15W40 / 10W30
Емкость масляной системы: 18 л
Удельный расход масла на угар: 1,63 г/кВт*ч
Максимальная температура масла: 105 градусов Цельсия
Давление масла в системе: 3,0 - 6,5 бар
Панель управления: на базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке
Автоматический выключатель: 200 А
Автомат ввода резерва: Нет
Тип охлаждения: жидкостное (радиаторное), циркуляция под давлением
Тип охлаждающей жидкости: ГОСТ 28084-89
Емкость системы охлаждения: 23 л
Максимальная температура охлаждающей жидкости: 103 градусов Цельсия
Водяной насос: центробежного типа с ременным приводом
Производительность водяного насоса: 190 л/мин
Мощность вентилятора: 4,5 кВт
Напряжение в системе: 24 В
Пусковое устройство: стартер, 5,1 кВт
Максимальный ток зарядного генератора: 50 А
Аккумуляторная батарея: 2*12/120 В / А*ч
Тип системы подачи воздуха: турбонаддув
Тип воздушного фильтра: фильтроэлемент
Максимальное сопротивление воздушного фильтра: 6,2 кПа
Максимальное статическое сопротивление воздушному потоку: 6 кПа
Расход воздуха вентилятора на охлаждение радиатора: 180 куб.м/мин
Расход воздуха на питание двигателя: 9,5 куб.м/мин
Минимальная площадь сечения вентиляционного отверстия для потока входящего воздуха на питание и охлаждение двигателя: 1 кв. м
Минимальная площадь сечения вентиляционного отверстия для исходящего потока воздуха от радиатора: 1 кв. м
Температура выхлопных газов: 600 градусов Цельсия
Поток выхлопных газов: 27 кв.м/ч
Тип глушителя: промышленный
Максимальное противодавление выхлопных газов: 9,8 кПа
Общее тепловыделение ДГУ: 186 кВт/ч
Система газовыхлопа: 107 кВт/ч
Система охлаждения: 64 кВт/ч
Корпус двигателя и альтернатора: 15 кВт/ч
